Apa Isi Sistem Pengikat Track

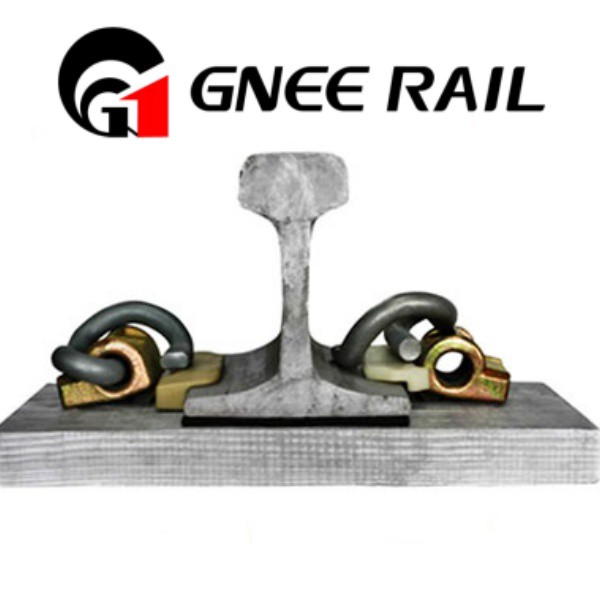

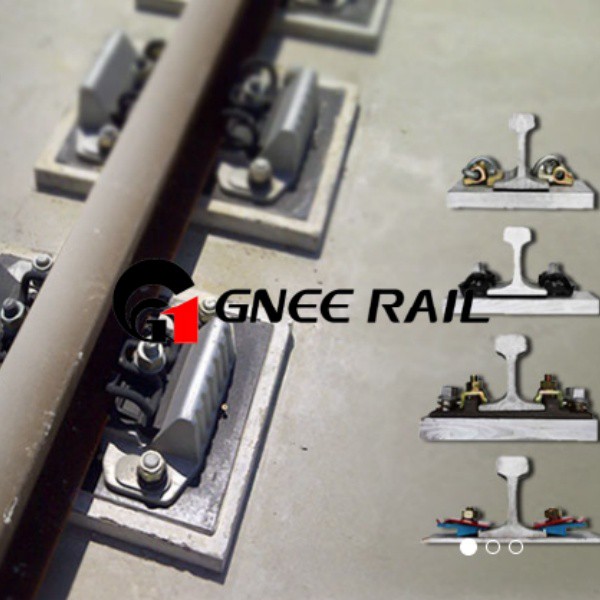

Sistem pengikat track memasang rel ke bantalan bantalan atau pelat track sekaligus memungkinkan pergerakan terkontrol dan meredam getaran. Setiap komponen memiliki peran yang ditentukan, dan sistem hanya berfungsi jika semuanya bekerja sama.
| Komponen | Fungsi utama |
|---|---|
| Klip elastis | Menghasilkan gaya penjepitan melalui tekuk elastis; memperbaiki posisi rel dan menyerap getaran |
| Paku spiral / paku sekrup | Menambatkan seluruh rakitan ke dalam bantalan dan memberikan dukungan vertikal yang stabil |
| Blok pengukur isolasi | Menyesuaikan pengukur dan memberikan isolasi listrik pada saluran listrik |
| Pelat penekan (pelat dasar rel) | Bekerja dengan baut untuk memperbaiki kaki rel dan mencegah perpindahan memanjang |
| Mesin cuci | Melebarkan tekanan baut, melindungi permukaan komponen, dan membantu menjaga tekanan{0}} |
| Baut jangkar | Menutup rantai beban antara klip, pelat, dan bantalan |
Bagaimana Komponen Bekerja sebagai Satu Sistem
Kekuatan penjepitan klip mendorong kaki rel ke pelat dasar melalui bagian isolasi. Saat kereta melintas, beban vertikal dipindahkan dari roda ke rel, kemudian melalui clip toe dan pelat dasar ke dalam bantalan; beban lateral ditahan oleh sisi pengukur rakitan. Pukulan elastis klip - jarak yang dapat dibelokkan tanpa kehilangan gaya - inilah yang membuat rel tetap tertahan melalui pemuaian suhu dan lalu lintas yang lewat. Sistem yang dirancang dengan kekakuan yang disesuaikan antara klip, bantalan, dan pelat penahan mengukur jauh lebih baik daripada sistem yang kaku dan tidak mudah menyerah.
Persyaratan Kinerja berdasarkan Jenis Kereta Api
Lingkungan pengoperasian menetapkan spesifikasi. Jalur biasa mengoptimalkan biaya; jalur berkecepatan tinggi-mengoptimalkan stabilitas gaya dan isolasi; -jalur angkut yang berat mengoptimalkan kekuatan dan ketahanan terhadap aus.
| Jenis kereta api | Kekuatan penjepit | Persyaratan utama |
|---|---|---|
| Kereta api biasa | 8-10 kN | Fungsi perbaikan dasar, biaya rendah, perawatan mudah |
| Kereta api-berkecepatan tinggi | Setidaknya 10 kN | Pukulan elastis tidak kurang dari 10 mm; isolasi yang mampu menahan lebih dari 3 juta siklus kelelahan |
| Kereta api-angkutan berat | 12-15 kN | Komponen baja paduan berkekuatan tinggi-untuk menahan benturan dan gaya lateral dari beban gandar yang besar |
Performa kelelahan adalah parameter yang menentukan jalur-kecepatan tinggi: kombinasi kecepatan tinggi dan frekuensi getaran tinggi berarti setiap klip, bantalan, dan isolator harus bertahan dalam jutaan siklus beban bergantian tanpa kehilangan gaya penjepit.
Isolasi, Pelonggaran, dan Opsi Tanpa Baut
Pada rel kereta api berlistrik, rel membawa arus sinyal, dan sistem pengikatnya harus mencegah kebocoran arus ke bantalan dan tanah. Bagian insulasi utama adalah blok pengukur insulasi dan ring insulasi, biasanya dibentuk dari-nilon berkekuatan tinggi atau material komposit yang menghalangi konduksi arus sambil tetap membawa beban mekanis. Jika isolasi rusak, gangguan sinyal dan kerusakan peralatan akan terjadi.
Baut yang kendor akan memicu reaksi berantai: gaya penjepitan menurun, rel bergeser ke samping, pengukur melebar, gesekan roda-rel meningkat, dan keausan sisi rel semakin cepat. Dalam kasus yang parah, rel bisa terangkat dan risiko tergelincir meningkat. Perawatan harian mendeteksi hal ini dengan pemeriksaan kunci torsi terhadap torsi pra-pengencangan desain, ditambah inspeksi visual pada ujung klip - ujung klip yang tenggelam atau tergeser biasanya berarti baut kendor.
Sistem pengikat tanpa baut menggantikan baut dengan-bahu yang sudah terpasang atau dibentuk ke dalam bantalan. Jalur ini menghilangkan korosi dan perawatan baut, menahan pengukur dengan lebih baik, dan menunjukkan sisa deformasi yang lebih kecil, itulah sebabnya jalur-angkutan berat dan lalu lintas-tinggi dengan sensitivitas biaya pemeliharaan tinggi memilih jalur tersebut. Keuntungannya-adalah investasi awal yang lebih tinggi, itulah sebabnya perkeretaapian biasa jarang menggunakannya.
Pemeriksaan Pemeliharaan Yang Melindungi Sistem
Pemeriksaan torsi: verifikasi torsi pengencangan awal baut terhadap nilai desain pada interval yang ditentukan oleh kelas garis.
Inspeksi klip: carilah jari kaki yang tenggelam, perpindahan, retakan, dan hilangnya gerakan elastis.
Pemeriksaan isolasi: ukur ketahanan isolasi blok pengukur dan ring, terutama setelah pekerjaan pemadatan atau pembersihan.
Pemeriksaan korosi: periksa ring dan baut dari karat, terutama di terowongan dan bagian pantai.
Memperketat ulang kampanye: setelah pembukaan jalur, periksa baut setiap bulan selama tiga bulan pertama, lalu perpanjang intervalnya.
Pertanyaan yang Sering Diajukan
Kekuatan penjepitan apa yang cukup?
8-10 kN biasanya cukup untuk saluran biasa; sistem kecepatan tinggi-menetapkan setidaknya 10 kN dan sistem angkutan berat 12-15 kN, selalu diverifikasi berdasarkan standar desain untuk profil rel yang digunakan.
Mengapa klip memerlukan gerakan elastis?
Pukulan tersebut memungkinkan klip mengikuti pergerakan rel dari perubahan suhu dan melewati roda dengan tetap mempertahankan gaya. Klip tanpa gerakan yang cukup akan kehilangan kekuatan penjepitnya atau-tekanan berlebih dan patah.
Bagian mana yang menyediakan isolasi?
Blok pengukur insulasi dan ring insulasi terbuat dari-bahan nilon atau komposit berkekuatan tinggi. Mereka harus memblokir arus saat membawa beban kereta api, dan resistansi insulasinya harus diperiksa saat bertugas.
Bagaimana cara mendeteksi baut yang kendor dalam perawatan sehari-hari?
Dengan kunci momen yang berlawanan dengan torsi desain, dan dengan inspeksi visual pada ujung klip: ujung klip yang tenggelam atau bergeser merupakan tanda awal kendor yang dapat diandalkan.
Kapan sebaiknya sistem pengikat tanpa baut dipilih?
Pada jalur-angkutan berat dan-lalu lintas tinggi yang mengutamakan biaya pemeliharaan dan stabilitas lintasan. Biaya pertama yang lebih tinggi diimbangi dengan masa pemeliharaan yang lebih rendah dan masa pakai yang lebih lama.
Apa yang terjadi jika resistansi isolasi turun?
Arus sinyal bocor ke bantalan tidur dan tanah, menyebabkan kesalahan deteksi kereta. Bagian isolasi yang rusak harus diganti dan resistansi-diverifikasi ulang sebelum lintasan dikembalikan ke layanan.
