Klip elastis rel E1809 vs Klip Elastis Rel E1813
Klip rel Ememberikan keselarasan rel yang positif dan tahan lama dalam kondisi kerja yang paling keras, yang memperpanjang umur jalur kereta api. Umumnya, klip e rail tersedia dengan kisaran diameter 18mm hingga 23mm. Klip rel –e biasanya terbuat dari baja pegas. Sebagai jenis klip rel elastis yang penting, klip rel E-memiliki banyak ukuran, seperti E1, E2, E3, E1609, E1809, E1817, E2001, E2006, E2009, E2055, E2056, dll.
| Model | Diameter | Bahan | Dibawah tekanan | HRC | Berat |
| E1609 | Ø 16mm | 60Si2MnA | Lebih besar dari atau sama dengan 950kg | 44-48 | 0,43kg/buah |
| E1809 | Ø 20mm | 60Si2MnA | Lebih besar dari atau sama dengan 950kg | 44-48 | 0,61kg/buah |
| E1813 | Ø 18mm | 60Si2MnA | Lebih besar dari atau sama dengan 950kg | 44-48 | 0,62kg/buah |
| E2001 | Ø 20mm | 60Si2MnA | Lebih besar dari atau sama dengan 950kg | 44-48 | 0,80kg/buah |
| E2009 | Ø 20mm | 60Si2MnA | Lebih besar dari atau sama dengan 950kg | 44-48 | 0,80kg/buah |
| E2039 | Ø 20mm | 60Si2MnA | Lebih besar dari atau sama dengan 950kg | 44-48 | 0,80kg/buah |
| E2007 | Ø 20mm | 60Si2MnA | Lebih besar dari atau sama dengan 950kg | 44-48 | 0,80kg/buah |
| E2055 | Ø 20mm | 60Si2MnA | Lebih besar dari atau sama dengan 950kg | 44-48 | 0,80kg/buah |
| E2056 | Ø 20mm | 60Si2MnA | Lebih besar dari atau sama dengan 950kg | 44-48 | 0,80kg/buah |
| E2063 | Ø 20mm | 60Si2MnA | Lebih besar dari atau sama dengan 950kg | 44-48 | 0,80kg/buah |
E1809 dan E1813 adalah model khusus klip rel elastis tipe E-yang memiliki dimensi berbeda (khususnya diameter/ketebalan), yang memengaruhi gaya penjepitan, defleksi kerja, dan kesesuaian untuk berbagai bagian rel, meskipun keduanya ditempa panas-dari baja pegas (seperti 60Si2Mn) dan menawarkan daya penahan yang tinggi untuk mengencangkan rel ke bantalan.
E1809 biasanya menggunakan batang berdiameter 18mm, sedangkan E1813 mungkin juga menggunakan batang 18mm (atau 20mm dalam beberapa spesifikasi), namun perbedaan utama sering kali terletak pada beban kaki yang dirancang, defleksi kerja, dan gaya penjepitan akhir, yang disesuaikan untuk sistem pengikat rel yang berbeda (seperti yang digunakan di Tiongkok/Asia vs. lainnya).
Perbedaan & Persamaan Utama
- Penamaan Model:Keduanya adalah klip "E-Tipe", yang berarti klip tersebut memiliki bentuk khusus untuk kinerja elastis yang tinggi.
- Bahan:Keduanya menggunakan baja pegas berkualitas tinggi-(misalnya, 60Si2Mn) untuk elastisitas dan daya tahan, dengan kekerasan sekitar HRC 44-48.
| Bahan | 60Si2MnA |
| Komposisi kimia (%) | C:0.56-0.64, Mn:0.60-0.90, Si:1.60-2.00, Cr: Kurang dari atau sama dengan 0.35, P: Kurang dari atau sama dengan 0.03, S: Kurang dari atau sama dengan 0.03 |
- Diameter:E1809 sering menggunakan batang 20mm, sedangkan E1813 sering menggunakan batang 18mm, tetapi ada variasi.
- Pertunjukan:E1809 umumnya memberikan gaya penjepitan yang kuat (misalnya, ~2950 Lbs pada defleksi kerja), sedangkan E1813 menawarkan karakteristik beban/defleksi yang sebanding atau sedikit berbeda, dirancang untuk kebutuhan lintasan tertentu.

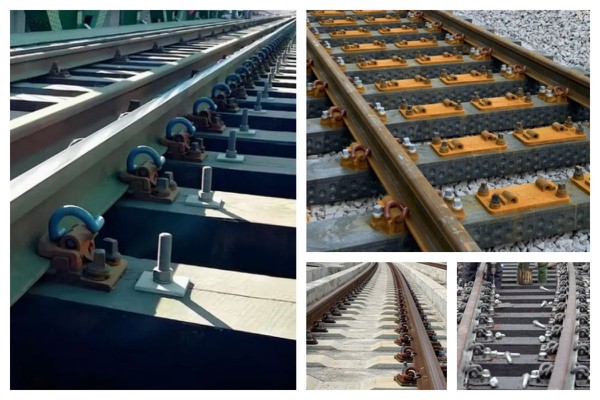

- Aplikasi:Mereka mengamankan rel ke bantalan (beton atau kayu) untuk mencegah pergerakan, getaran, dan keausan, yang biasa terjadi pada jalur-angkutan berat atau-berkecepatan tinggi.
Sebagai produsen OEM & OBM,KERETA API GNEEtidak hanya mampu memproduksi berbagai jenis klip rel yang umum secara internasional, seperti W Tension Clamp, e-Clip, Fast-Clip, SKL Tension Clamp, Nabla Blade, dll., namun juga menyesuaikan produk yang disesuaikan dengan kebutuhan spesifik pelanggan kami.
