Sistem pengikat rel adalah komponen penting dari struktur trek kereta api, yang terdiri dari berbagai pengencang trek, antara lain. Fungsi utamanya adalah untuk memperbaiki rel dengan aman ke sleeper atau track slab untuk memastikan stabilitas trek. Gnee Rail menawarkan berbagai jenis pengencang kereta api, sepertiklip kereta api,jangkar kereta api,pelat dasi rel, paku anjing, pelat ikan, baut dan mur, piring dasi,dll. Selain menyediakan produk standar, kami juga dapat menawarkan layanan khusus berdasarkan kebutuhan pelanggan.
ItuSistem pengikat Nablaadalah sistem yang aman dan andal, paling banyak digunakan di Eropa. Ini dapat digunakan dalam trem trem, LRT, metro, jalur utama dan trek kecepatan tinggi. Bentuk khusus dari nabla blade menghasilkan beban jari kaki yang stabil secara dinamis pada rel saat mur ditaburi.

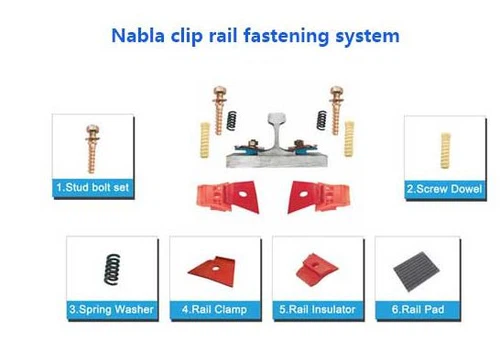

Nabla Railway Fastener System Composition
| Klip Nabla | Isolator | Lonjakan sekrup | Mesin cuci musim semi | |
| Kuantitas | 2 | 2 | 2 | 2 |
| Bahan | 60SI2MNA, 60SI2CRA | Nylon 66 yang diperkuat (PA66) | Grade5.6: 35# | ML08AI |
| Ukuran | Tebal 4mm atau 4.5mm | - | - | 18.25x34x78mm |
| Spesifikasi Teknis | Kekerasan: 42-47hrc | Kepadatan: 1.3-1.45g/cm³ | Kekuatan tarik: lebih dari atau sama dengan 500MPa | Komposisi Kimia (%): |
| 3 juta kali tanpa melanggar | Kekuatan tarik: lebih besar dari atau sama dengan perpanjangan 170mpa: kurang dari atau sama dengan 4,4% | C: 0,05-0,10, MN: 0,30-0,60, Si: kurang dari atau sama dengan 0,1, CR: kurang dari atau sama dengan 0,2, P: kurang dari atau sama dengan 0,035, S: kurang dari atau sama dengan 0,035 | ||
| Bending Strength: Lebih besar dari atau sama dengan 250mpa | Kekuatan luluh: lebih besar dari atau sama dengan 300MPA | |||
| Kekuatan Dampak (Tanpa Kesenjangan): Lebih dari atau sama dengan 80kj/m² | ||||
| Titik Melting: 250-270ºC | Perpanjangan: lebih dari atau sama dengan 20% | |||
| Resistensi penghinaan: lebih besar dari atau sama dengan 1x10^8Ω | ||||
| Kandungan serat kaca: Kekerasan 30-35%: Lebih besar dari atau sama dengan 110hrr | Bending Dingin: 90 derajat tanpa retak |
Parameter teknis pengikat Nabla Rail
| Nama bagian | Jenis | Bahan | Menyelesaikan | Komentar |
| Klip Nabla | Ketebalan 4mm atau 4.5mm | 60SI2MNA, 60SI2CRA | Lukisan warna merah yang diminyaki, atau yang lain diperlukan oleh pelanggan | Kekerasan: 42-47hrcFatigue |
| Hidup: 3 juta siklus tanpa pecah | ||||
| Standar: DIN17221, GB/T1222 | ||||
| Isolator | UIC54, UIC60, S49 Rails | Nylon 66 yang diperkuat (PA66) | Warna hitam, biru, kuning, hijau atau lainnya | Desain yang berbeda tersedia. |
| Lonjakan sekrup kepala ganda | UIC54, UIC60, Rel 50kg, Rel 60kg | Kelas 5.6: 35# | Plain diminyaki, oksida hitam, galvanis, hot dip galvanis | Membungkuk pada 30 derajat tanpa retakan. |
| Mesin Cuci Musim Semi Khusus | 18.25x34x78mm | ML08AL | Plain diminyaki, oksida hitam, galvanis, hot dip galvanis | Untuk melindungi benang lonjakan sekrup ujung ganda |
| Kacang hex | Seperti yang dipesan | Kelas 5: 35# | Plain diminyaki, oksida hitam, galvanis, hot dip galvanis | Standar: DIN985 |
| Mesin cuci polos | Seperti yang dipesan | Q235 | Plain diminyaki, oksida hitam, galvanis, hot dip galvanis | Standar: DIN125 |

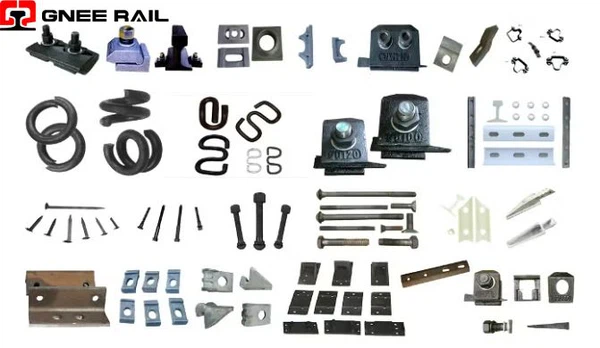

Gnee Rail adalah pemasok internasional yang didedikasikan untuk pengencang kereta api dan melacak komponen pengikat, memberikan solusi komprehensif untuk teknik kereta api global dan organisasi pemeliharaan lintasan. Produk utama kami meliputi berbagai jenis sistem pengikat kereta api dan berbagai pengencang kereta api, seperti jangkar rel, baut tidur, klip rel elastis, batang pengukur, baut ikan, blok pengukur nilon, bantalan kereta karet, paku sekrup, dan banyak lagi, cocok untuk berbagai jenis rel dan kondisi konstruksi.
Gnee Rail tidak hanya memasok pengencang kereta api standar tetapi juga menawarkan pemesinan khusus sesuai dengan kebutuhan pelanggan.Hubungi kamiuntuk mendapatkan katalog produk yang lebih rinci.
